Instalación Parallel
Montaje
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Este componente es para uso en interiores debido a su protección IP44 (para conseguir mayor estanqueidad deberás cerrarlo en un espacio que garantice el IP requerido). Es posible la opción IP-65 a petición. Comprueba regularmente el cable, el transformador y todos los otros componentes en busca de daños. Si cualquier componente estuviese dañado, no deberá usarse el producto. ¡Información importante! Guarda estas instrucciones para consultarlas.
¡ATENCIÓN!
La fuente luminosa de este producto se compone de diodos lumínicos (LED) que no pueden reemplazarse. No desmontes el producto; los diodos lumínicos pueden causar daños en los ojos. No lo sumerjas en agua.
Alineación en perfil
Medición
Modelos M & XL (~1 mm)
Modelo L (~20 mm)
Modelos Flex L (~16 mm)
Fijación
Todos los modelos
Cableado
Modelos M, L y XL
Recomendamos la utilización de la herramienta profesional para la apertura del conector.
En el caso de no disponer de ella, usar la punta de un bolígrafo tipo BIC.
Alimentar de mayor a menor tamaño.
Modelo Flex L - Conector flexible
1 – Usar la cinta flexible para el conexionado entre las luminarias y con el adaptador Filter Flex. Excepcionalmente, si falta alguna cinta flexible, recomendamos conectar los elementos con cable flexible AWG 18-22 en los conectores adicionales.
2 – Conectar el cable positivo y negativo de la fuente como se indica en la imagen en el adaptador.
Si no se dispone del conversor Filter Flex, recomendamos conectar la fuente mediante los conectores adicionales.
Corte
Modelos M, y XL
Soldadura
Sólo modelos M
Dimming
Modelos estándar 24V
SÓLO MODELOS M & XL
Parallel L no es compatible con dimming, como alternativa debe usar Parallel Flex L.
Modelos CC (Alta eficiencia)
Recomendamos usar fuentes de alimentación Actilum de alta eficiencia CC.

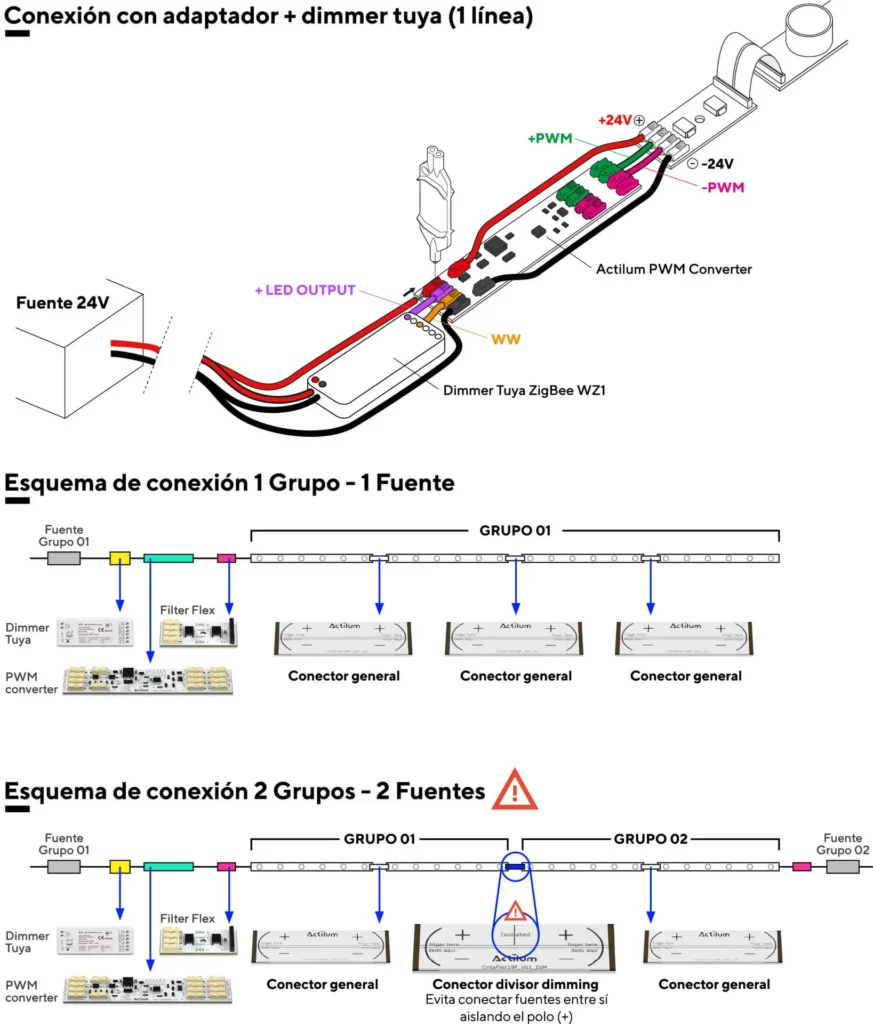

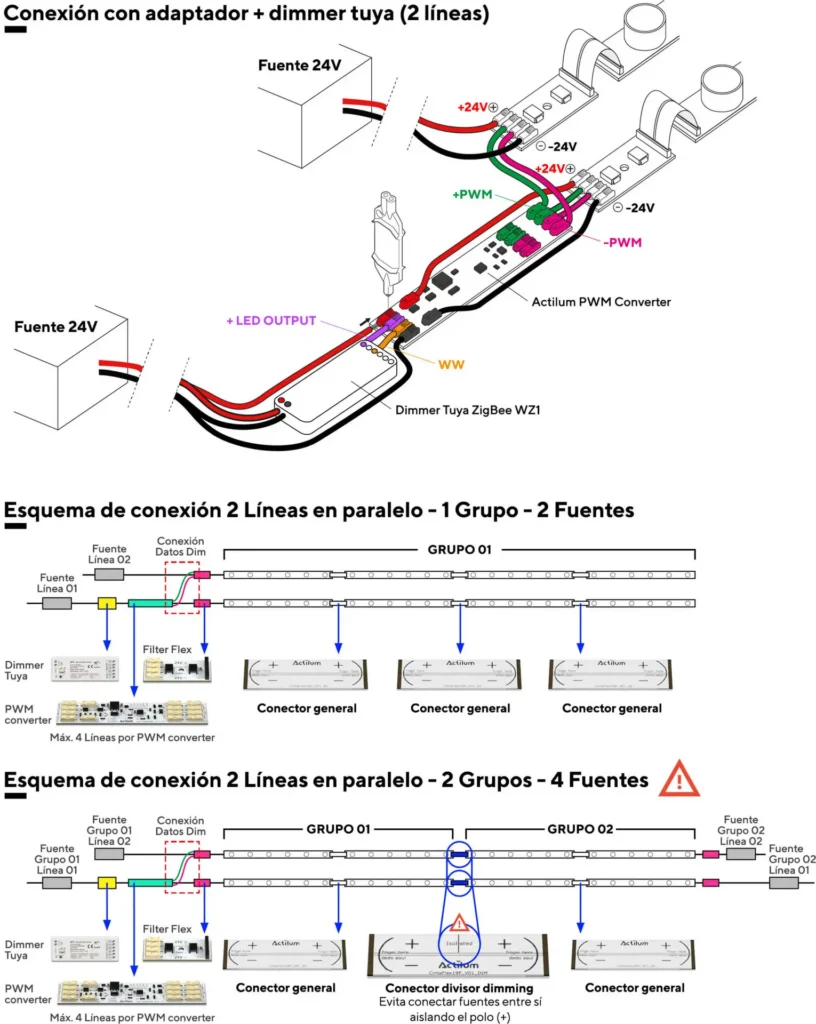

Dimming - Sólo Parallel Flex L
Esquema dimming para techos tensados (sólo productos CC)
DIMMING 1 CANAL
DIMMING BLANCO DINÁMICO
